De k-factor van plaatwerk
Wat is de k-factor?
De k-factor beschrijft de positie van de neutrale lijn binnen de dikte van een plaat wanneer deze wordt gebogen. Tijdens het buigen wordt het materiaal aan de buitenzijde uitgerekt en aan de binnenzijde samengedrukt. De neutrale lijn is het gedeelte dat niet verandert in lengte.
De k-factor geeft de verhouding aan tussen de afstand van de neutrale lijn tot de binnenradius en de totale plaatdikte. Een juiste berekening van deze factor zorgt ervoor dat de vlakke uitslag, het plaatdeel vóór het buigen, exact aansluit op het gewenste eindresultaat.
Hoe wij met de k-factor werken

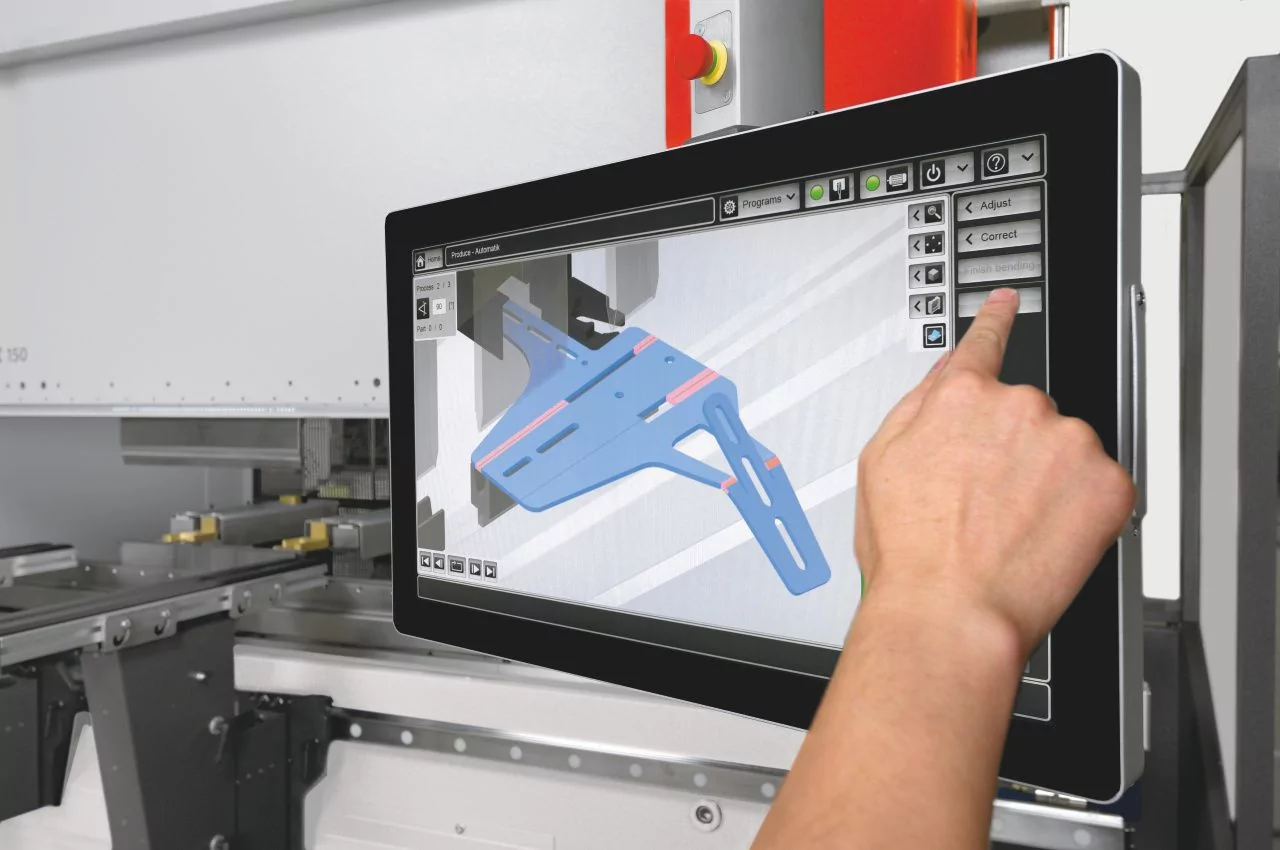

Bij DVI Metaal wordt elke buiging digitaal voorbereid. Onze software berekent automatisch:
De juiste K-factor per materiaal, dikte en buigradius
De optimale uitslaglengte voor een kloppende maatvoering
De compensatie bij complexe buigcombinaties
Hierdoor zijn handmatige correcties overbodig en wordt elk onderdeel met constante nauwkeurigheid geproduceerd.
Richtwaarden
Hoewel onze software automatisch de juiste k-factor berekent, is het nuttig te weten hoe deze wordt toegepast.
In formulevorm: K-factor = afstand neutrale lijn tot plaatdikte
Stel u buigt 2 mm staal en de neutrale lijn bevindt zich 0,66 mm van de binnenradius. De K-factor is dan 0,66 ÷ 2 = 0,33.
Indicatieve K-factoren per materiaal zijn:
| Materiaal | Indicatieve K-Factor |
|---|---|
| Staal (dun tot middeldik) | 0,30 tot 0,35 |
| RVS | 0,32 tot 0,38 |
| Aluminium | 0,35 tot 0,45 |
| Koper | 0,33 tot 0,37 |
| Messing | 0,34 tot 0,40 |
Buigtoeslag
Wanneer een vlakke plaat wordt gebogen, wordt de lengte van elke flens iets langer door het uitrekken van het materiaal rond de radius. Deze extra lengte wordt de buigtoeslag genoemd en is cruciaal voor het bepalen van de totale platte uitslag van een onderdeel. De K-factor wordt gebruikt om de buigtoeslag te berekenen:
BA = θ × (R + K × t)
Waarbij:
BA = buigtoeslag in mm
θ = buighoek in radialen
R = binnenradius in mm
K = K-factor
t = plaatdikte in mm
Voorbeeld: een buiging van 2 mm staal met een interne radius van 2 mm en K-factor 0,33 tot een hoek van 90°:
BA = 1,5708 × (2 + 0,66) ≈ 4,18 mm
De flens verlengt dus met 4,18 mm. Onze software past deze berekening automatisch toe, zodat de uitslag perfect aansluit op de gewenste maatvoering.
Wat dit betekent voor u
Door gebruik te maken van onze software die de k-factor en buigtoeslag automatisch berekent, bent u verzekerd van:
Correcte platte uitslagen voor elk materiaal en elke buighoek
Consistente maatvoering bij serieproductie
Minder kans op fouten of extra nabewerkingen
Efficiëntere productie en betrouwbare levering
Bij DVI Metaal combineren we kennis van materialen en kanttechniek met digitale berekeningen, zodat uw zetwerk altijd nauwkeurig en reproduceerbaar is.
